أحدث وصول لآلة طلاء الأشعة فوق البنفسجية الأوتوماتيكية ذات الرأس المزدوج anilox. تم تصميمه باستخدام مواد عالية الجودة وتكنولوجيا جديدة في NEW STAR - الشركة المصنعة في الصين. يسمح للأشعة فوق البنفسجية والقاعدة المائية واللمسة الناعمة والطلاء غير اللامع واللامع ... خاصة للمطبوعات الدقيقة عالية الجودة التي تتم معالجتها بواسطة المصانع الكبيرة.
آلة طلاء uv الأوتوماتيكية ذات الرأس المزدوج من anilox هي حل مبتكر وآمن لطلاء قاعدة المياه وطلاء الورق الناعم الملمس. NEW STAR هي شركة تصنيع ومصدر عالمي لآلة طلاء الأشعة فوق البنفسجية الأوتوماتيكية ذات الرأس المزدوج anilox. في الصين ، يمكنك تخصيص احتياجاتك للعثور على آلات الطلاء الأنسب بأفضل الأسعار.

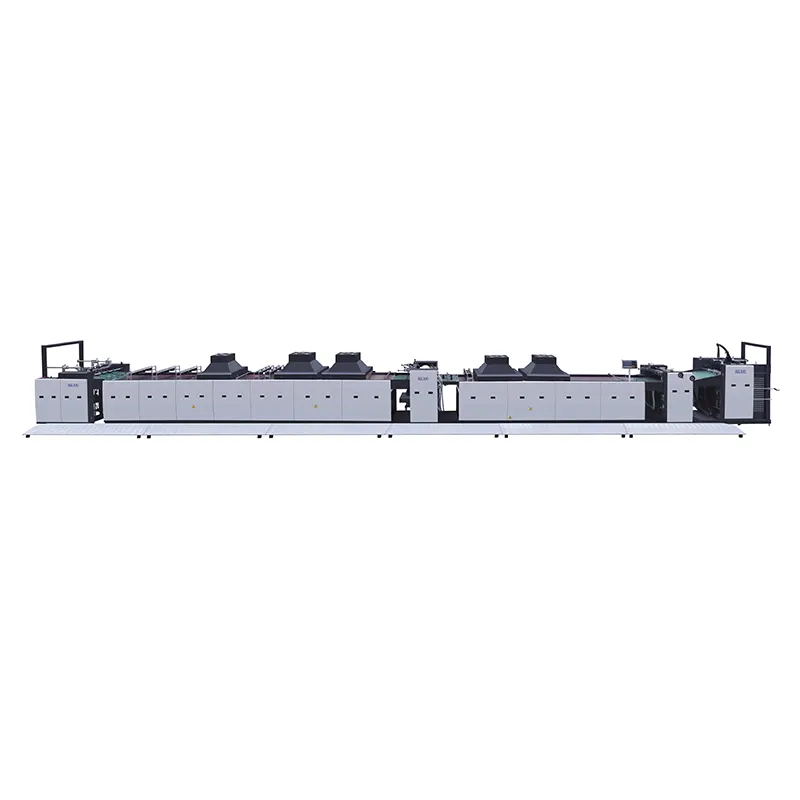

SGUV-800/1200 آلة طلاء الأشعة فوق البنفسجية الأوتوماتيكية برأسين anilox هي أول منتج محلي طورته Feihua ، والذي يفسد طلاء الأسطوانة المطاطي التقليدي.
أحدث عملية طلاء أنيلوكس: حل مشكلة قشر البرتقال والحبوب تمامًا!
نموذج |
SGUV-800 |
SGUV-1200 |
الحجم الأقصى للورقة |
820 * 1000 مم |
1200 * 1000 مم |
الحد الأدنى لحجم الورقة |
270 * 270 ملم |
300 * 300 مم |
وزن الورقة |
250 ~ 500 جم / م 2 |
250 ~ 500 جم / م 2 |
وزن الورقة |
128 ~ 500 جم / م 2 |
128 ~ 500 جم / م 2 |
سرعة |
5 ~ 100 م / دقيقة |
5 ~ 100 م / دقيقة |
سرعة |
5 ~ 60 م / دقيقة |
5 ~ 60 م / دقيقة |
قوة |
45 كيلو واط |
50 كيلو واط |
مصباح الأشعة فوق البنفسجية |
3pcsx8Kw |
3 قطع x9.75 كيلو واط |
مصباح الأشعة تحت الحمراء |
18 قطعة × 1.5 كيلو واط |
18 قطعة × 1.5 كيلو واط |
ارتفاع تغذية الورق |
1100 |
1100 |
ارتفاع رزمة الورق |
1050 |
1050 |
وزن |
6000 كجم |
65000 كجم |
البعد |
16500x1850x20000 ملم |
16500 × 2050 × 2000 ملم |
ينطبق على حل المنتجات الفاخرة عالية الجودة: الزيت ذو الأساس المائي ، والزيت الناعم الملمس ، والزيت المضاد للخدش ، وزيت استبدال الفيلم ، إلخ.
1: طلاء مباشر أسطوانة anilox بقطر كبير ، لا حاجة لنقل الأسطوانة المطاطية ، يمكن أن يضمن سمك الزيت على الورق ، حتى بدون قشر البرتقال
2: يتم استخدام الكاشطة المغلقة لتدوير الزيت داخل دائرة الزيت دون تدفق الزيت ، مما يقلل بشكل فعال من فقدان الزيت والتطاير.
3: يتم تشغيل البكرات العلوية والسفلية بواسطة محركات مستقلة ، بدون فجوات ميكانيكية ، والتي يمكن أن تضمن عدم وجود خطوط في الطلاء.
4: يتم التحكم في ضغط الأسطوانات بواسطة محركات مؤازرة ، ويتم ضبط سماكة الفجوة مباشرة على شاشة اللمس ، ويتم التحكم في الفجوة بواسطة محرك سيرفو ، مما يجعل التحكم أكثر دقة والتشغيل أسهل!
5: مستوى عال من الذكاء ، تسريع البدء بمفتاح واحد ، أكثر ملاءمة وكفاءة من التحكم التقليدي المجزأ!
6: رأس العمود كبير 55 مم ، وهو أكثر ثباتًا وثباتًا من 35 مم التقليدية تحت سرعة عالية ، دون تشوه ، وتأثير طلاء جيد!

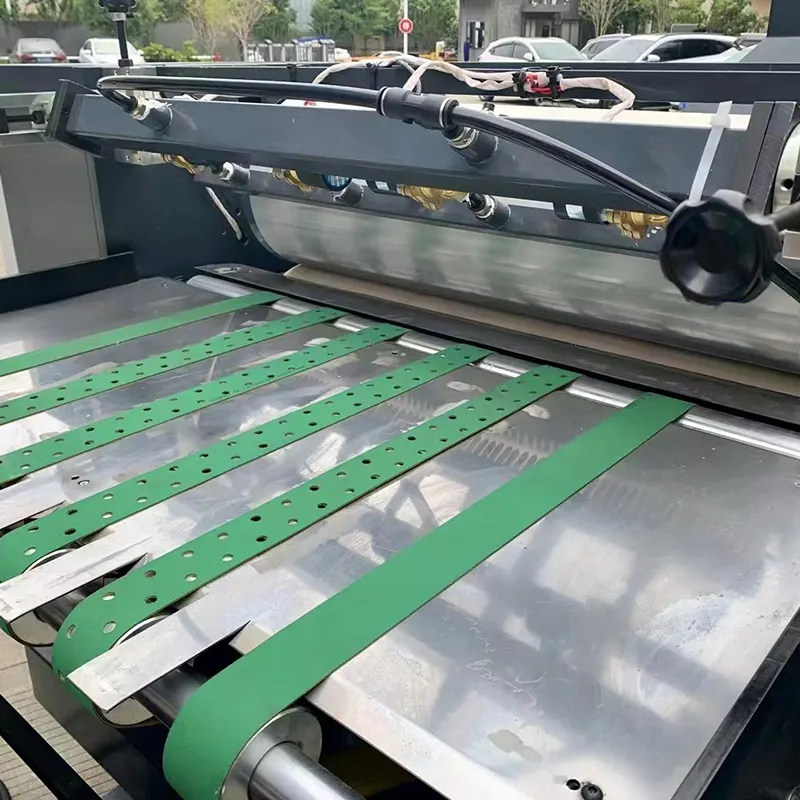

1. قسم تغذية الورق الأوتوماتيكي
تعتبر وحدة تغذية الورق جزءًا مهمًا من آلة الطلاء. تتمثل وظيفة وحدة تغذية الورق في فصل الأوراق واحدة تلو الأخرى تلقائيًا ودقيقًا وثابتًا ودوريًا ، وإرسالها باستمرار إلى أجزاء تحديد المواضع العادية.
طريقة تغذية الورق في هذه الآلة هي التغذية المستمرة للورق ، والتي تتمتع بمزايا الأتمتة العالية ، الهيكل المضغوط ، الأداء الجيد ، التشغيل المريح ، التغذية الدقيقة للورق والدقة العالية. المكونات الرئيسية لوحدة تغذية الورق هي جسر تغذية الورق ورأس تغذية الورق ومنضدة التكديس ونظام الرفع ونظام النقل.

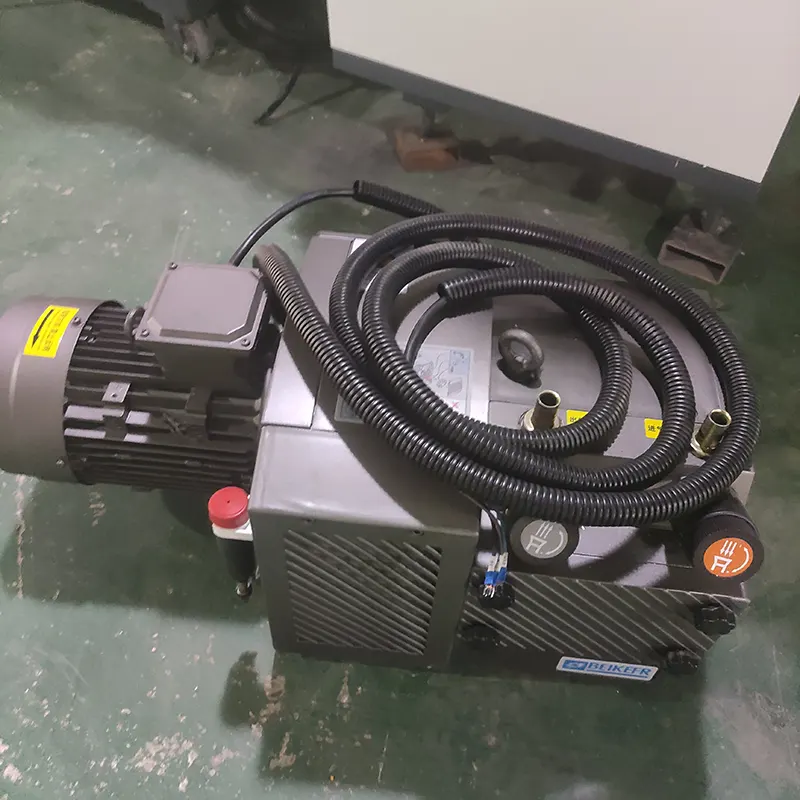

اعتماد نظام شفط مضخة الهواء الخالية من الزيت
(2) مغذي ضغط الأوفست عالي السرعة (12000 ورقة / ساعة) لضمان عملية سريعة ومستقرة
(3) تغذية الورق بالتحكم في سرعة تحويل التردد
(4) يتم وضع طاولة تغذية الورق لخط الإنتاج ونقلها عن طريق الشفط الفراغي لضمان نقل سلس ومرتب ومستقر.
(5) أجهزة حماية الحد العلوي والسفلي لطاولة التغذية ؛ رفع يدوي سريع
(6) طاولة تغذية الورق تغذي أوتوماتيكياً نظام تغذية الورق ؛
(7) جهاز التحكم في الألواح المزدوجة المرفقة: نظام الكشف عن التغذية المزدوجة أو المتعددة وإغلاقها: استخدم تحريض كاشف جهد الأمان للكشف عن الأوراق المزدوجة أو المتعددة ؛
2. رأس طلاء الزيت الأساسي (مع جهاز سكين الهواء الاختياري)
يعتبر الرأس الأساسي جهازًا مهمًا لضمان حصول الورق على طبقة UV موحدة ، والتي يمكن أن تعزز الالتصاق بين الحبر والورنيش UV.
تتميز وحدة رأس الطلاء الأساسية بالميزات التالية:
ضع الزيت الأساسي لملء الشعيرات الدموية على سطح الورق ؛
زيادة الالتصاق بين طلاء الأشعة فوق البنفسجية والحبر ؛ تقليل تغلغل الطلاء للحفاظ على البياض النقي للورق ؛
توفير استهلاك المنتجات الزيتية عالية الجودة مثل زيت الأشعة فوق البنفسجية الباهظ الثمن وزيت اللمس وزيت استبدال الفيلم ؛
مكشطة سفلية قابلة للفصل ، سهلة التنظيف وتغيير الشفرة ، وكشط أكثر نظافة
يعتمد نظام القيادة الرئيسي على محرك حزام متزامن ، وتصميم مقاوم للضغط مزدوج ، ودقيق ومتين
فشل لفة الورق ، الإيقاف التلقائي ، التنبيه التلقائي.
تتم معالجة المسبوكات في قطعة واحدة ، مع صلابة قوية وثبات ومتانة!
مجهزة بنظام سكاكين هواء شديد الحساسية (اختياري) مناسب لكل من الورق السميك وطلاء الورق الرقيق ؛

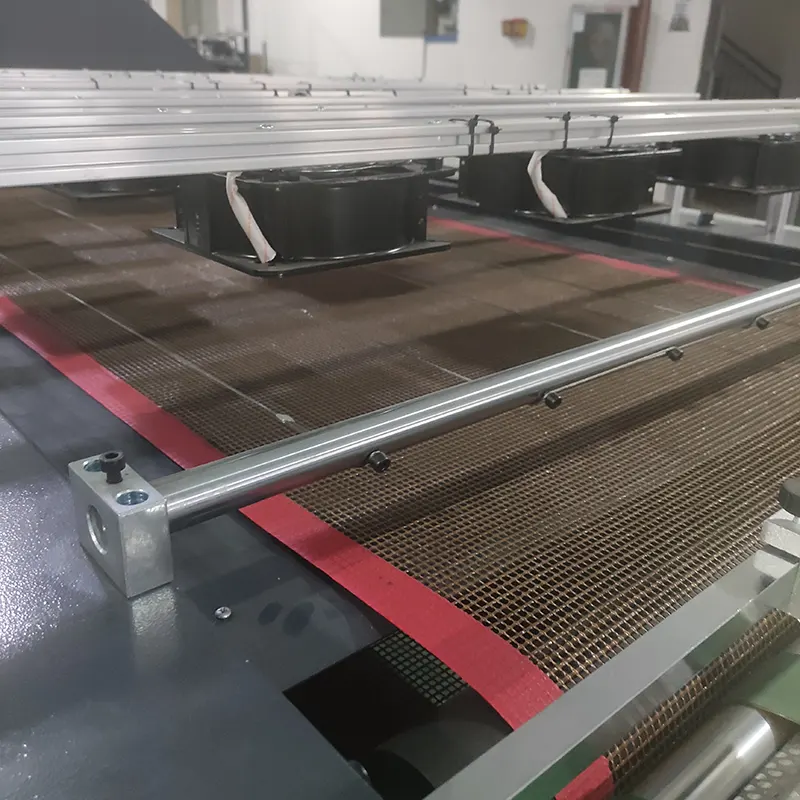

3. نظام المعالجة بالأشعة تحت الحمراء
يعني مجفف الأشعة تحت الحمراء ذو الأساس المائي أنه عندما يتم إشعاع الأشعة تحت الحمراء على سطح الطلاء ، ينعكس جزء منه على سطح الطلاء ، والباقي يدخل الطلاء. بالنسبة للطاقة الحرارية ، يتم زيادة درجة حرارة الطلاء ، مما يؤدي إلى تسريع عملية التجفيف.
(1) يمكن استخدامه للتجفيف بعد الطلاء بالماء أو المذيب ، سائل الطلاء ، إلخ ؛
(2) يوجد داخل الفرن مستشعر درجة الحرارة ، عندما تصل درجة الحرارة في صندوق الضوء إلى القيمة المحددة ، فإنه سيحافظ على درجة حرارة ثابتة ؛

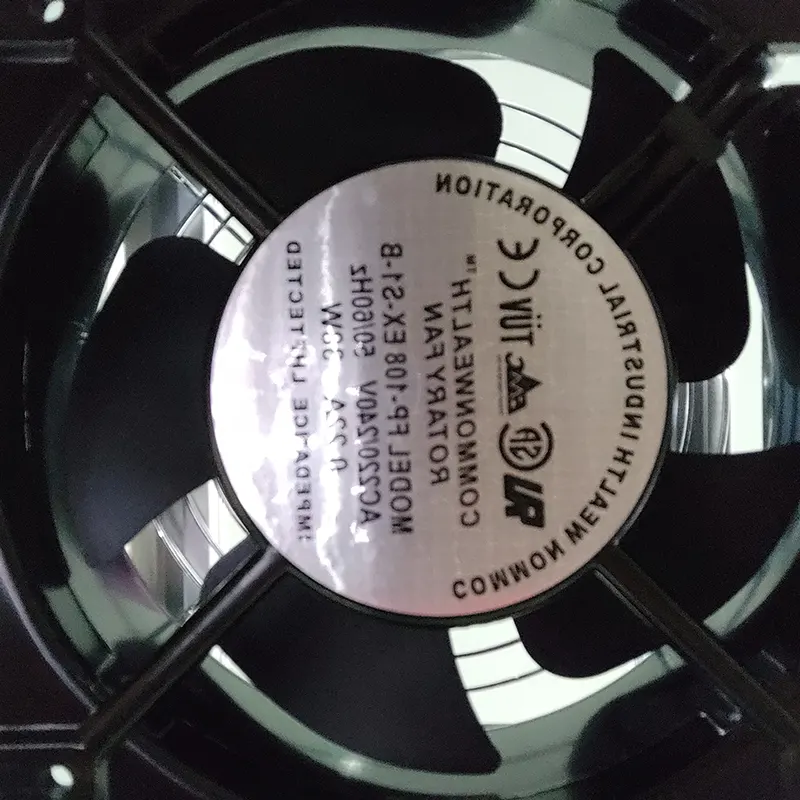

(3) نظام مروحة التبريد ، يجف الورق بسرعة ولا يلتصق للخلف ؛ (4) اعتماد طريقة تجفيف دوران الهواء الساخن الموفرة للطاقة ، مما يوفر المزيد من الكهرباء ؛
(5) لا يتم توصيل شفط هواء مفرغ للمقبض بالورق ، وهو مستقر ولا يتعرج أو يطفو أو يتكدس ؛

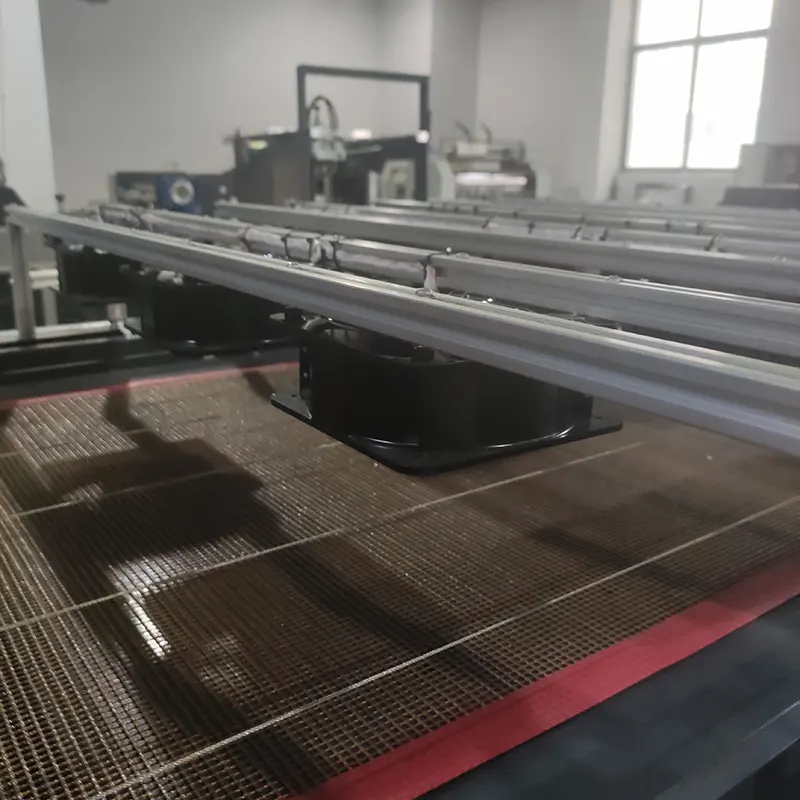

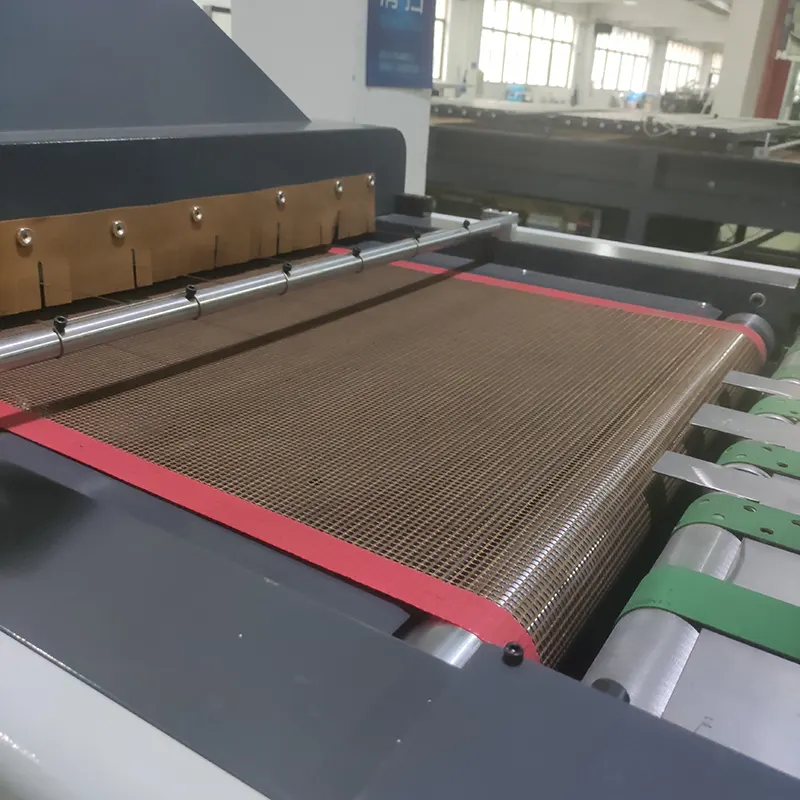

(6) حزام ناقل تفلون: لا تشوه ، لا سحب ، مضاد للأشعة فوق البنفسجية ، متين ، نظام تصحيح حزام النقل الأوتوماتيكي ، مستقر ولا ضوضاءï¼
(7) يتكون التجفيف بالأشعة تحت الحمراء من 18 مصباحًا مقسمة إلى مجموعتين (أو 3 UVs مقسمة إلى ثلاث مجموعات) ، ضبط تلقائي لدرجة الحرارة الثابتة ، تحكم مستقل في درجة الحرارة ؛
(8) يوجد سلك أمان أسفل عاكس الضوء لمنع الورق من الطفو أو المصباح من الاحتراق.
(9) وظيفة الإطفاء الذاتي للحزام الناقل لمنع الانسداد والحريق ؛ (10) نظام التجفيف بالأشعة تحت الحمراء ، التجفيف الخفيف ، لا يتأثر بالتهوية ، يمكن أن يجفف بشكل فعال طبقة الزيت الأساسية على سطح الورق ، ولن يتسبب في الورق أن تتمدد وتتشوه بالحرارة ؛

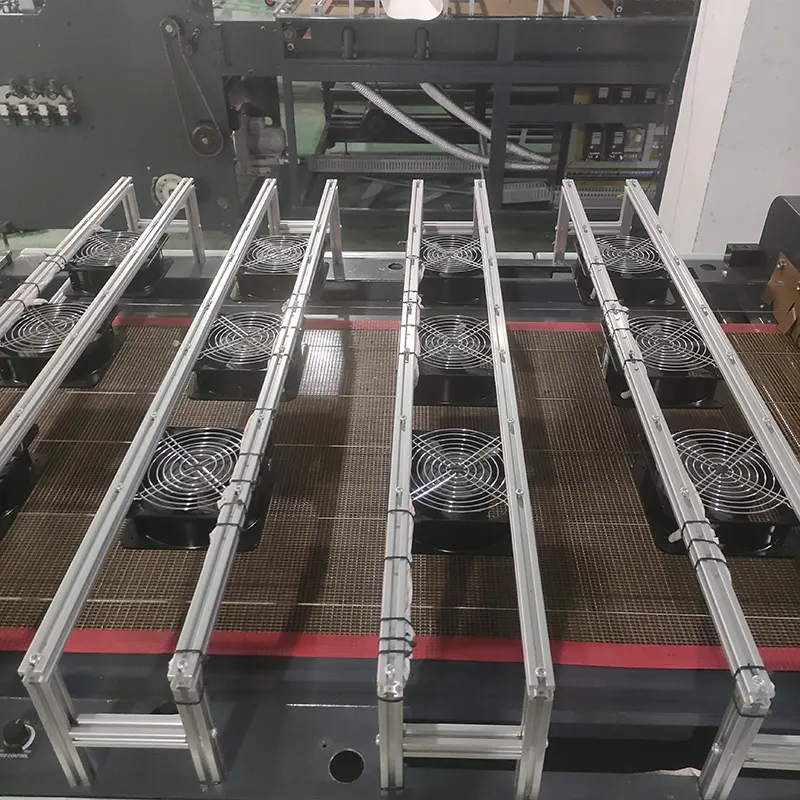

(11) يتميز تبريد الانفجار بمزايا ضغط الهواء العالي ، واستقرار التحكم بحجم الهواء العالي ، والضوضاء المنخفضة ، والتشغيل التلقائي. مقارنة بأنظمة التهوية التقليدية بالمروحة ، تكون سرعة التجفيف أسرع والتأثير أفضل.
يعتمد الجسم الرئيسي لنفق التجفيف على التجفيف بالأشعة تحت الحمراء وتبريد المروحة ، والذي له تأثير تبريد أفضل ، وتوفير المزيد من الطاقة وتوفير الطاقة.

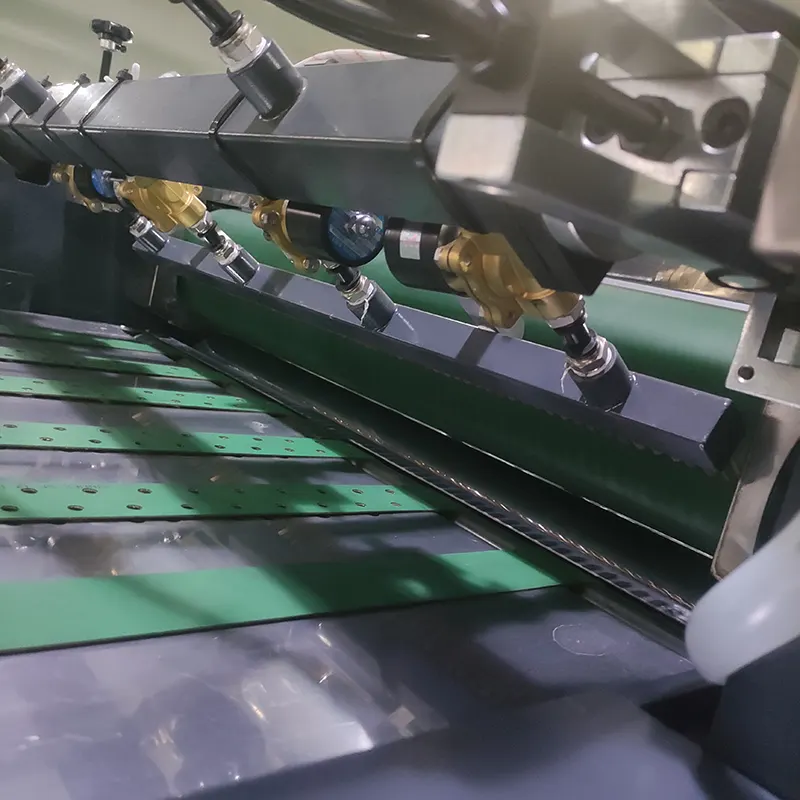

4. رأس طلاء أسطواني Anilox (بسكين هوائي اختياري)
تشير آلة طلاء الزيت إلى عملية طلاء طلاء التزجيج على سطح المادة المطبوعة وتسويتها وتجفيفها.
(1) مضيف طلاء زيت السطح ، مع نظام سكين هواء شديد الحساسية ، تحكم كمبيوتر (اختياري) مناسب للورق السميك والورق الرقيق
طلاء ثنائي الغرض
(2) نظام مراقبة وإغلاق وإنذار أوتوماتيكي متقدم وآمن لطلاء ورق لفات الأسطوانة.
(3) تصحيح الأخطاء بسرعة منخفضة ، بعد معالجة لفة الورق ، يتم إخراج الورق ؛
(4) لا يوجد شفط هواء مفرغ ، تلتصق بالورق ، غير ملتوية ؛

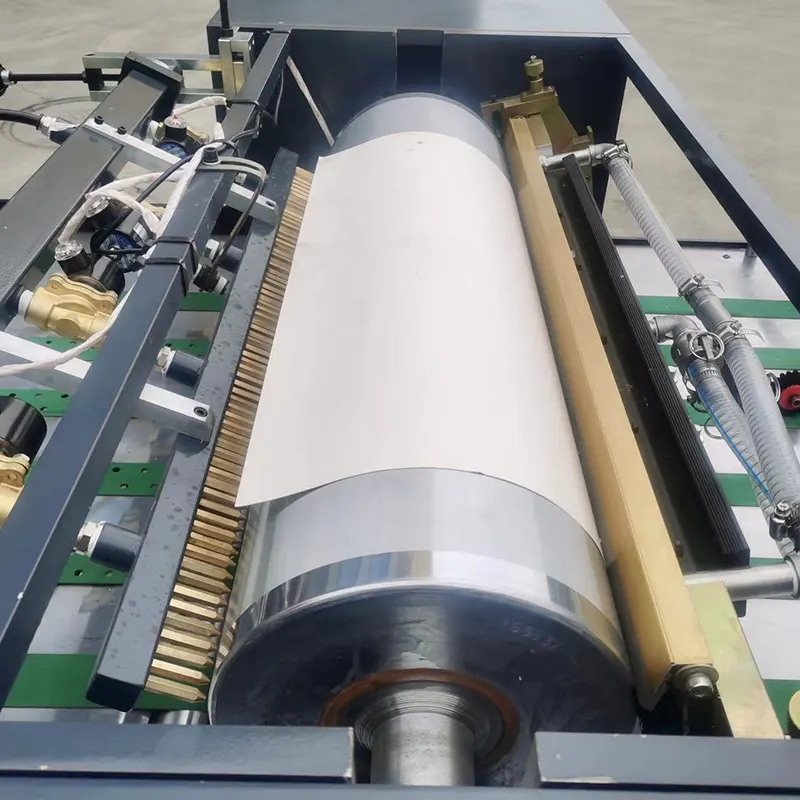

(5) لا يتطلب الطلاء المباشر للفة الأنيلوكس ذات القطر الكبير المطوَّر حديثًا نقل اللفة المطاطية ، والتي يمكن أن تضمن سمك وتوحيد الزيت على الورق
(6) يتم تشغيل البكرات العلوية والسفلية من التكنولوجيا الأصلية بمحركات مستقلة ، بدون فجوات ميكانيكية ، والتي يمكن أن تضمن عدم وجود خطوط في الطلاء.
(7) يتم استخدام الكاشطة المغلقة لتدوير الزيت داخل دائرة الزيت دون تدفق الزيت ، مما يقلل بشكل فعال من فقدان الزيت والتطاير.
5. فرن IR الثاني (كنقطة 3)
6. نظام التسليم الآلي
تم تجهيز آلة توصيل الورق الأوتوماتيكية بهيكل ضغط الورق المبرد بالمروحة ، والذي يمكنه توصيل الورق بشكل مثالي في ظل التشغيل عالي السرعة للآلة ، مما يضمن تسليم الورق بدقة.

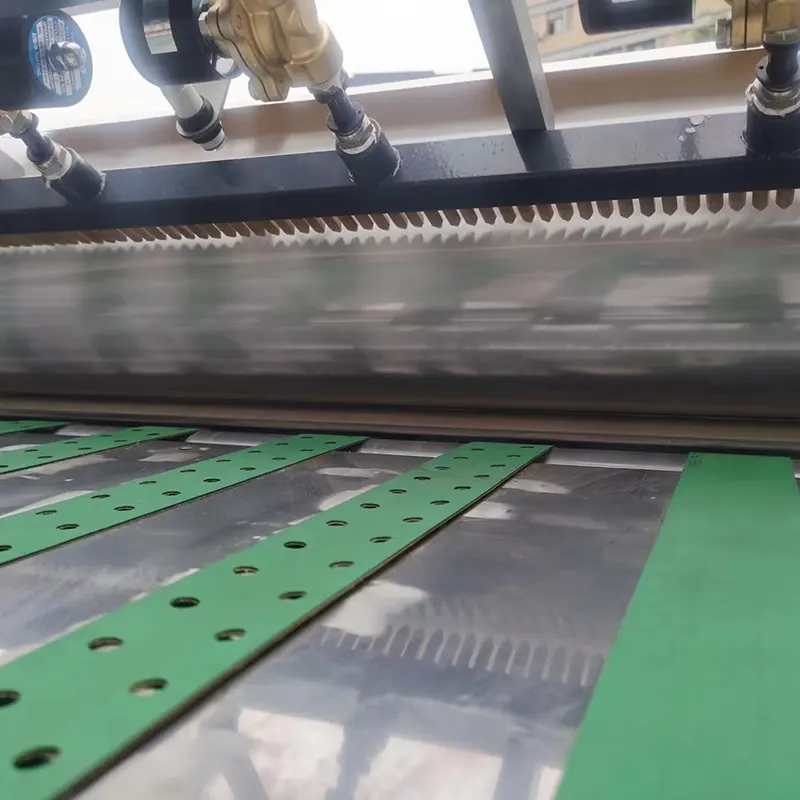

(1) يتميز الحزام بإيصال ورق منخفض الضوضاء ، وقد تم تصميم قضبان الضغط العلوية والسفلية لضمان التسليم السلس والسلس.
(2) جهاز تثبيت ورق الشفط الفراغي للحفاظ على استقرار الورق ؛ لتجنب تجعد طلاء الورق الرقيق ،
(3) يمكن رفع جدول التسليم وخفضه يدويًا ؛
(4) أجهزة حماية الحد العلوي والسفلي لجدول التسليم ؛ (5) جهاز التخفيض الأوتوماتيكي لجدول التسليم ، ونظام إيقاف الورق ونظام الإنذار بحد التسليم ؛
(6) العد التراكمي ورق الطلاء التلقائي ؛
(7) جهاز الفرز التلقائي للورق العشوائي ونظام التحكم والإنذار المبرمج ؛
(8) باستخدام نظام أخذ الورق الكهروضوئي الهوائي عالي السرعة ، فإن الورق دقيق وأنيق ؛
