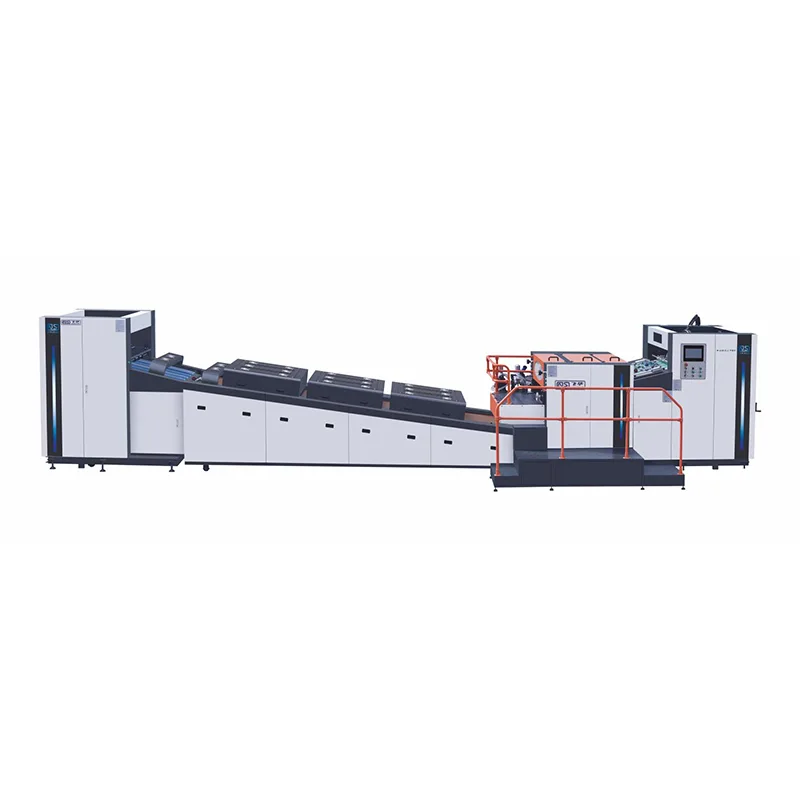

FHSGJ-760 آلة ورنيش البقعة الكاملة الأوتوماتيكية عالية السرعة

نطاق التطبيق

آلة الورنيش الكاملة/البقعية TNEW STAR FHSGJ-760 الأوتوماتيكية الكاملة عالية السرعة التي أطلقتها شركتنا، والتي يمكنها تحسين خصائص الطباعة: مقاومة للماء، والغبار، وتجميل السطح، وما إلى ذلك. إنها مناسبة للملصقات، والكتب، والكتيبات، وصناديق الألوان، وتغليف صناديق الألوان، وما إلى ذلك. عملية التلميع!

المعلمات التقنية

تكوين التفاصيل

(1) هيكل الآلة القياسي

1. المغذية التلقائية

2. وحدة الطلاء (زيت UV/زيت لامع ذو أساس مائي)

3. نظام ناقل التجفيف (مجفف UV / مجفف IR)

4. المعبئ الأوتوماتيكي

5. نظام التحكم الآلي

(2) تكوين الجهاز والمواصفات الفنية

1. وحدة تغذية الورق الأوتوماتيكية

- تم اعتماد موثوقية عالية لتغذية الورق بسرعة وسلاسة.

- مجهزة بكاشف التوتر المزدوج الكهروميكانيكي الحساس وحاجز الجسم الغريب، ستتوقف الآلة على الفور إذا كانت غير طبيعية.

- مقياس أمامي وقياس جانبي دقيق وموثوق.

2. طلاء المضيف

- سرعة الطلاء تصل إلى 6000-9000 ورقة/ساعة.

- استخدام أسطوانة بصمة ذات قطر كبير، طبلة عن طريق التوازن الديناميكي، طلاء طبقة زيت مسطحة. نقل الزيت بعمود مزدوج، مكشطة، تحكم بسيط وموثوق بالزيت.

- تعتمد أسطوانة الطلاء جهاز تثبيت لولبي ثابت، وهو بسيط ومتين.

- هيكل نقل الزيت بالأسطوانة للأمام والخلف، تحويل سهل، تعديل مرن للسمك.

يتوفر الطراز FHSGJ-760 1050 مع بكرات أنيلوكس سيراميكية اختيارية وشفرات إزالة الحبر الزائد.

3. معدات التجفيف بالأشعة فوق البنفسجية (مجفف الأشعة فوق البنفسجية + مجفف الأشعة تحت الحمراء) ترقية رئيسية باستخدام مصابيح UV LED الاختيارية

- تستخدم معدات التجفيف بالأشعة فوق البنفسجية ثلاثة مصابيح زئبقية للأشعة فوق البنفسجية، والتي يمكن أن تصلب طلاء الأشعة فوق البنفسجية بسرعة.

- مزودة بتحويل كامل/نصف ضوء.

- المدمج في التحكم التلقائي في درجة الحرارة والقفز غير الطبيعي الإلكتروني.

- معدات التجفيف بالأشعة تحت الحمراء ذات الأساس المائي، يمكنها تجفيف الورنيش المعتمد على الماء.

- تستخدم مصابيح LED عملية معالجة بدرجة حرارة منخفضة لضمان جودة الورق والسماح للورنيش بالتبريد بشكل أسرع، مما يوفر لك تجربة ذات جودة أعلى!

4. مكدس الورق الأوتوماتيكي

- مكدس الورق مجهز بمنصة تحميل الورق الأوتوماتيكية.

- جهاز تسوية الورق الهوائي الكهروضوئي على الوجهين والورق القوي المسطح والبطيء؛ جهاز متوسط ​​لمنع إطلاق القصور الذاتي للورق السميك؛ نطاق متوسط ​​لضمان استلام الورق بشكل سلس وأنيق.

- مجهزة بمروحة تبريد وتكييف هواء تبريد اختياري.

- ضوء مؤشر الحالة غير الطبيعية ونظام كشف السلامة لإبلاغ الموظفين بسرعة بالحالة غير الطبيعية.

5. التحكم الآلي

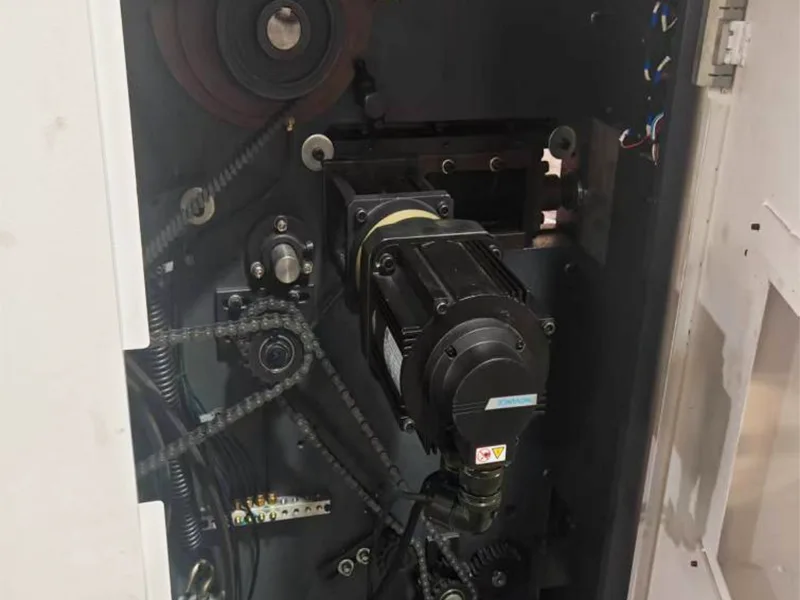

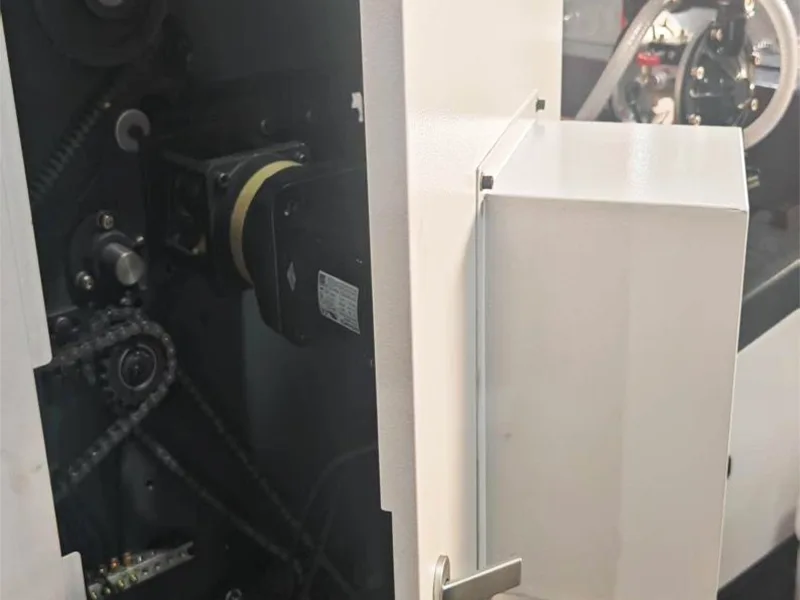

- يستخدم المحرك تنظيم سرعة تحويل التردد، آمن وموثوق.

- الآلة بأكملها تستخدم التحكم القابل للبرمجة PLC، التشغيل البسيط، الصيانة السهلة.

- يتم توصيل جميع أجزاء الكابل بواسطة موصل سريع وسهل التركيب.

【1】 وحدة تغذية أوتوماتيكية (لا يوجد محرك دفع بعمود)

【2】 نظام الطلاء (زيت الأشعة فوق البنفسجية / زيت لامع ذو أساس مائي)

【3】ناقل تجفيف بالأشعة تحت الحمراء (مجفف للأشعة فوق البنفسجية + مجفف للأشعة تحت الحمراء)

(1) FHSGJ-760 قائمة تكوين آلة الورنيش الكاملة/البقعية الأوتوماتيكية عالية السرعة

(2)

(3) قطع غيار آلة الورنيش الكاملة/البقعية الأوتوماتيكية بالكامل FHSGJ-760

تخضع المعلمات للتغيير دون إشعار مسبق، ويجب أن يكون المنتج الفعلي هو الذي يسود.

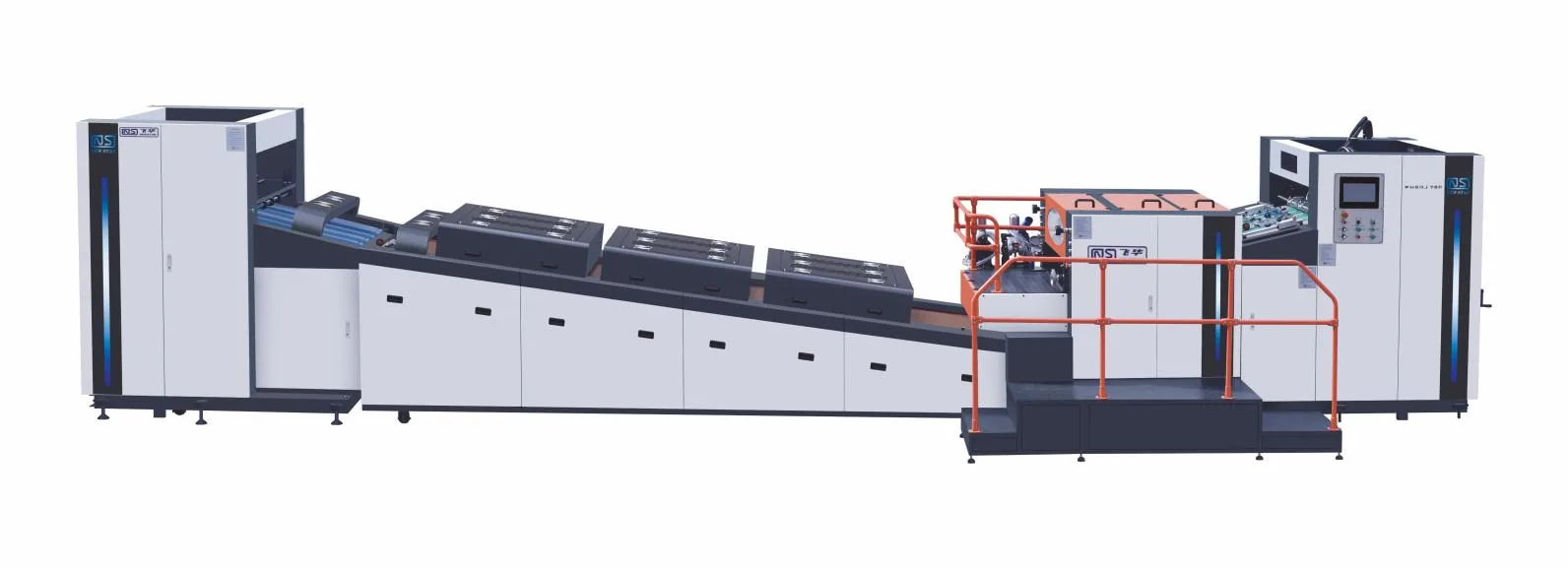

ماكينة ورنيش كاملة/بقعية أوتوماتيكية بالكامل عالية السرعة

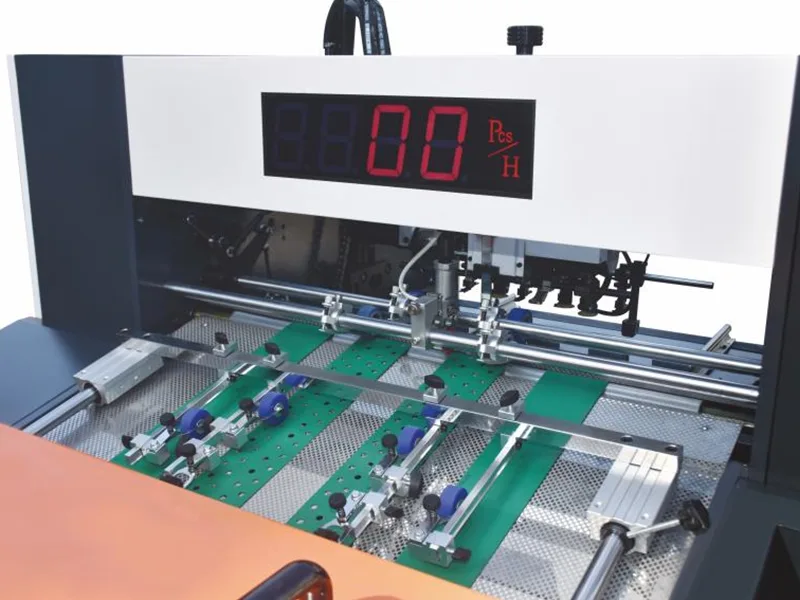

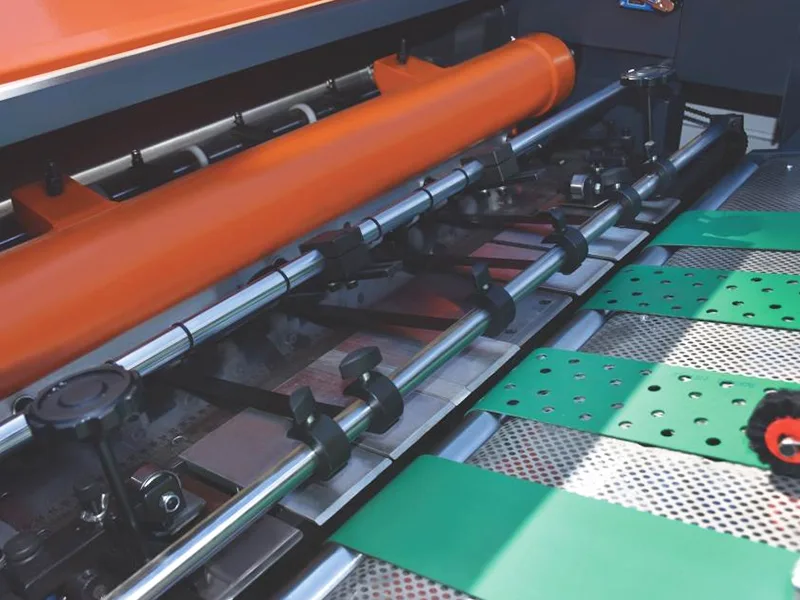

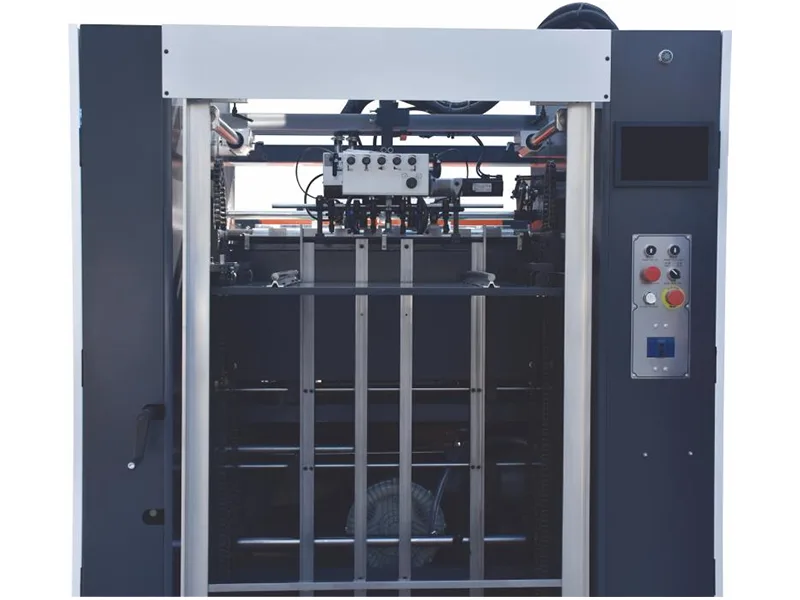

(1) التغذية التلقائية

1. اعتماد وحدة تغذية الصحافة الأوفست عالية السرعة (9000 ورقة / ساعة) لضمان التشغيل السريع والمستقر

2. التحكم الكهروضوئي الورقي ، الرفع التلقائي

3. سلامة رفع وحدة التغذية ذات الحماية المزدوجة

4. باستخدام أحدث تصميم لمجمع الورق، يمكن دفع الدرج بالكامل إلى الداخل، ويمكن دفع الدرج مباشرة بعد الطباعة، بدون فرز الورق يدويًا. يمكن أيضًا استخدام المعبئ المسبق. خيار في اتجاهين. توفير الوقت الورقي بشكل كبير وتقليل كثافة اليد العاملة للمشغلين.

5. كاشف الورقة المزدوجة

6. مضخة فراغ خالية من الزيت

7. لقد أضفنا ميزة تسمح للآلة بضبط موضع طلاء الورق باستخدام الموجهات الأمامية والجانبية دون تفكيك لوحة الطباعة عندما يكون موضع الورق غير دقيق.

8. تمت إضافة شاشة مراقبة جديدة في وحدة التغذية، مما يسمح للمستخدمين برؤية حالة جمع الورق في محطة تجميع الورق دون الحاجة إلى التحرك.

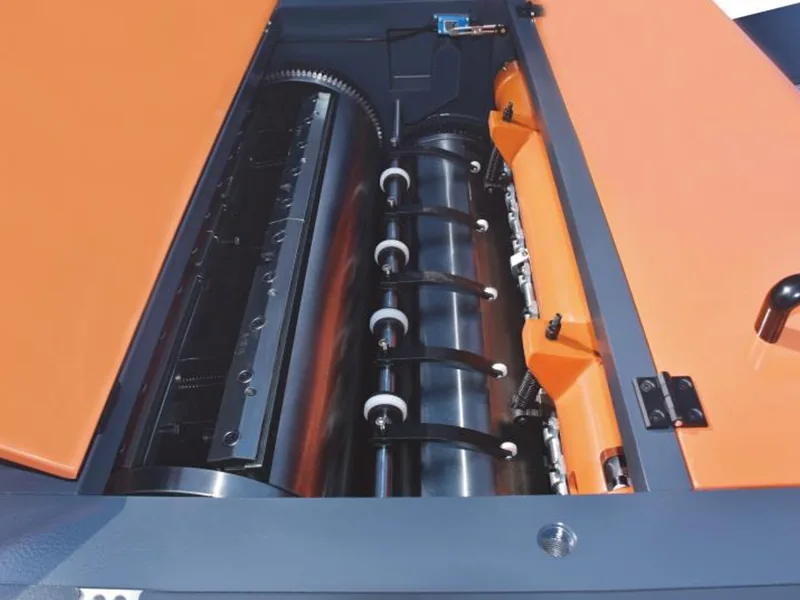

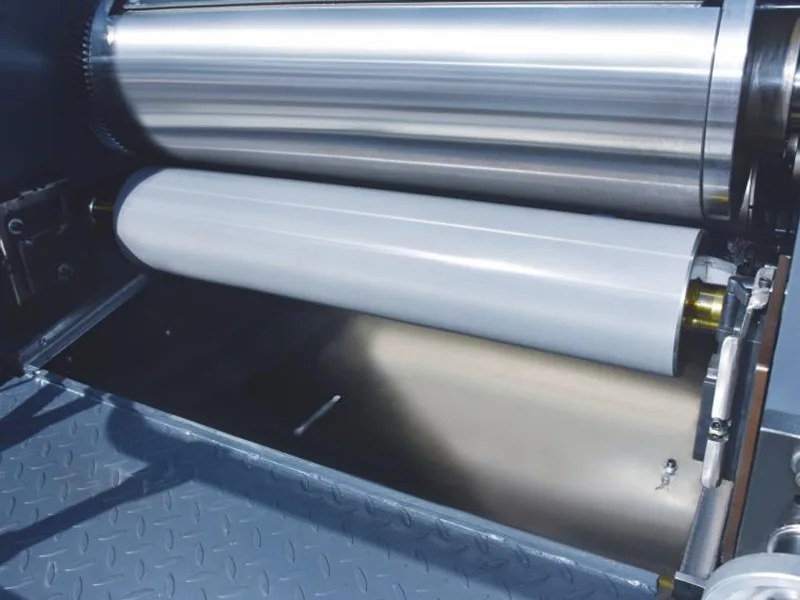

(2) قسم الطلاء

2 طلاء المضيف

1. طلاء البطانية: ناعم ومتساوي.

2. تغذية الورق المسنن: لا يوجد لفة ورق، تغذية ورق سلسة عالية السرعة.

3. بكرات قياس المواد المستوردة، سمك الزيت قابل للتعديل في كل من الدوران الأمامي والخلفي.

4. لوحة حائط الوحدة الرئيسية: صب HT200 متكامل، بسمك 80 مم.

5. قاعدة صب HT200 معززة، تشغيل مستقر عالي السرعة، محامل متينة.

6. أسطوانة الانطباع ذات القطر الكبير، متوازنة ديناميكيًا حتى لطلاء الزيت.

7. الكشف عن الورقة المفقودة والمحاذاة الخاطئة لضمان دقة التسجيل.

8. لوحة لقط سريعة.

9. تصميم مضخة زيت مزدوجة لتسهيل التنظيف.

10. وعاء الزيت وشفرة الطبيب مطلية بالتفلون، غير لاصقة.

- سرعة الطلاء تصل إلى 6000-9000 ورقة/ساعة.

- استخدام أسطوانة بصمة ذات قطر كبير، طبلة عن طريق التوازن الديناميكي، طلاء طبقة زيت مسطحة. نقل الزيت بعمود مزدوج، مكشطة، تحكم بسيط وموثوق بالزيت.

- تعتمد أسطوانة الطلاء جهاز تثبيت لولبي ثابت، وهو بسيط ومتين.

- هيكل نقل الزيت بالأسطوانة للأمام والخلف، تحويل سهل، تعديل مرن للسمك.

- أسطوانة أنيلوكس سيراميك اختيارية ومكشطة تجويف أو مكشطة عادية.

ميزات جديدة: لتسهيل تغيير لوحة الطباعة على العملاء، قمنا بترقية هذه الميزة لتحقيق الملاءمة في خطوة واحدة.

يتوفر الطراز FHSGJ-760 1050 مع بكرات أنيلوكس سيراميكية اختيارية وشفرات إزالة الحبر الزائد.

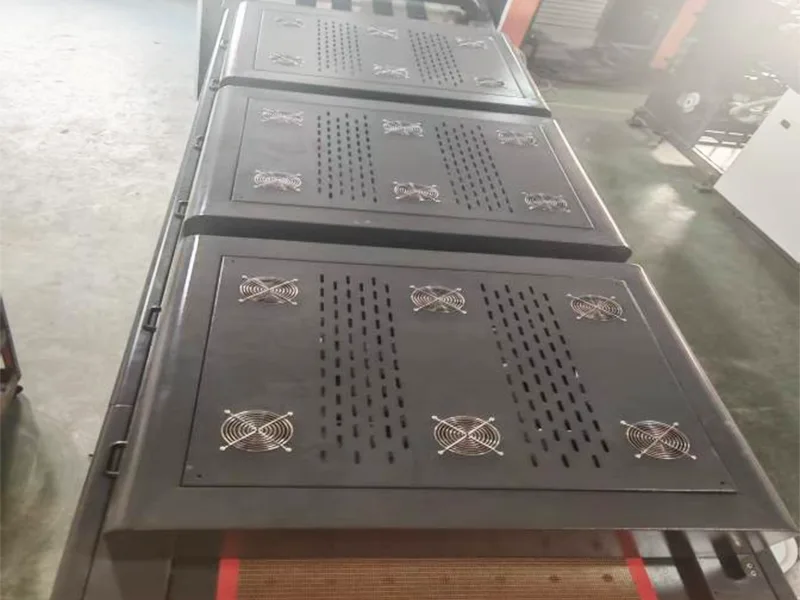

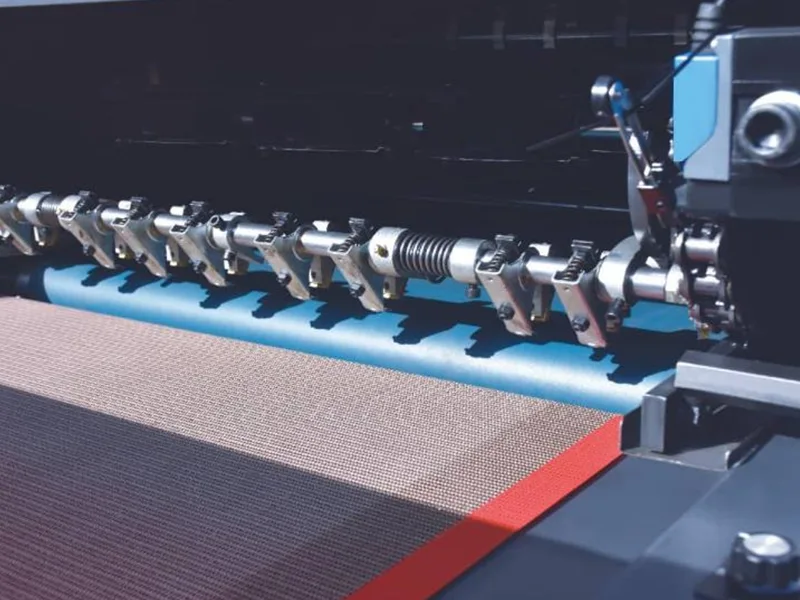

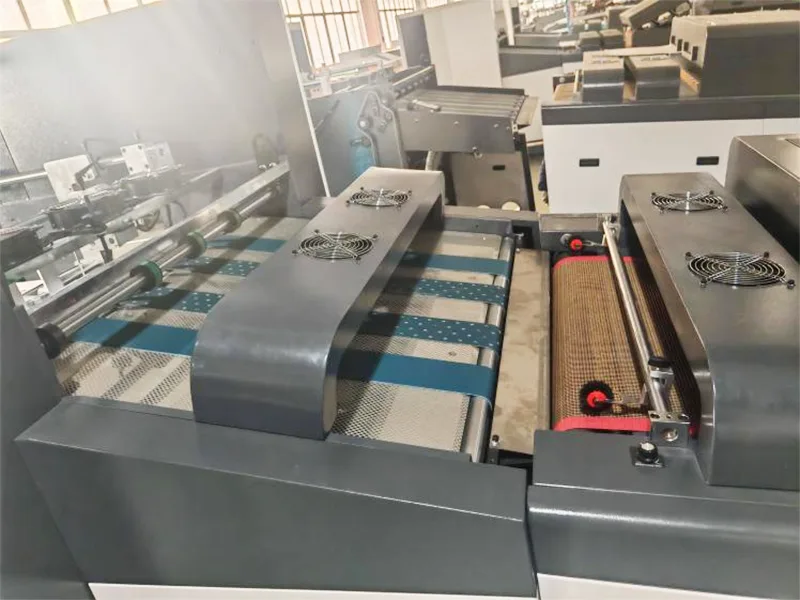

(3) نظام التجفيف بالأشعة تحت الحمراء والمعالجة بالأشعة فوق البنفسجية

3. معدات التجفيف بالأشعة فوق البنفسجية (مجفف الأشعة فوق البنفسجية + مجفف الأشعة تحت الحمراء) ترقية رئيسية باستخدام مصابيح UV LED الاختيارية

- تستخدم معدات التجفيف بالأشعة فوق البنفسجية ثلاثة مصابيح زئبقية للأشعة فوق البنفسجية، والتي يمكن أن تصلب طلاء الأشعة فوق البنفسجية بسرعة.

- مزودة بتحويل كامل/نصف ضوء.

- المدمج في التحكم التلقائي في درجة الحرارة والقفز غير الطبيعي الإلكتروني.

- معدات التجفيف بالأشعة تحت الحمراء ذات الأساس المائي، يمكنها تجفيف الورنيش المعتمد على الماء.

- الفرن مزود بحساس لدرجة الحرارة، كما تم تركيب سلك أمان أسفل غطاء المصباح لمنع طفو الورق واحتراق المصباح.

- يتمتع الفرن بوظيفة الرفع الأوتوماتيكية، وهو مقاوم للحريق، ويسمح باستبدال المصباح بسهولة.

- سير ناقل تفلون مزود بنظام تصحيح الانحراف الآلي.

- عملية كاملة لتغذية ورق الشفط وتهوية العادم.

- جهاز تبريد المروحة وتخطي الورق.

- تستخدم مصابيح LED عملية معالجة بدرجة حرارة منخفضة لضمان جودة الورق والسماح للورنيش بالتبريد بشكل أسرع، مما يوفر لك تجربة ذات جودة أعلى!

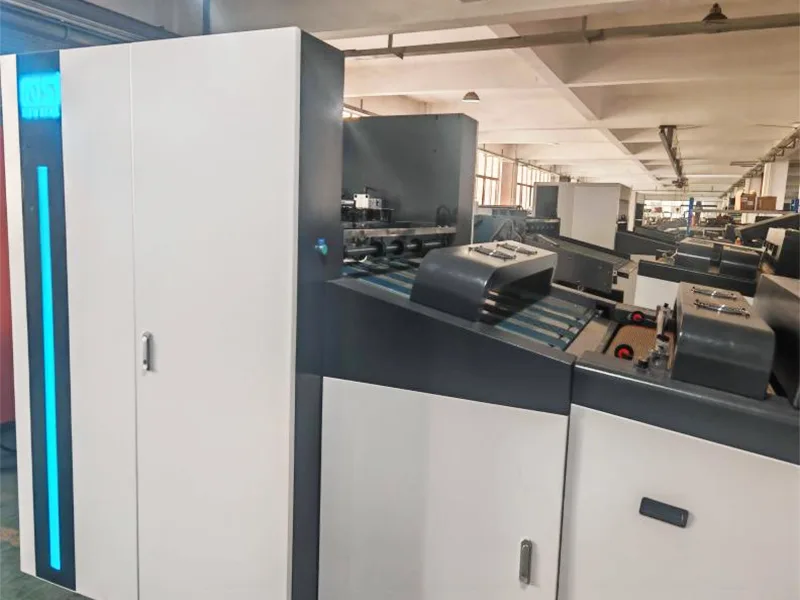

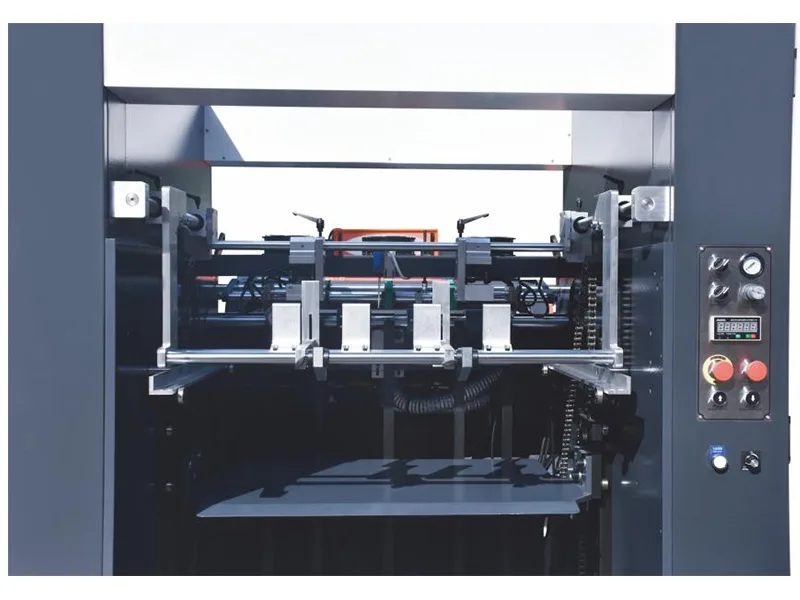

(4) نظام التسليم الآلي

5. التحكم الآلي

- يستخدم المحرك تنظيم سرعة تحويل التردد، آمن وموثوق.

- الآلة بأكملها تستخدم التحكم القابل للبرمجة PLC، التشغيل البسيط، الصيانة السهلة.

- يتم توصيل جميع أجزاء الكابل بواسطة موصل سريع وسهل التركيب.

1. التحكم الكهروضوئي بالورق، الرفع التلقائي

2. سلامة رفع وحدة التغذية ذات الحماية المزدوجة

3. مجهزة بوظيفة رفرف الورق الهوائي، يمكنك ضبط عدد ووقت ضربات الورق لضمان الدقة

4. وظيفة خفض الورق التلقائي بشكل غير منظم

5. يطابق نظام الكشف عن انحشار الورق لتحقيق التباطؤ الذكي.
